電動調節蝶閥是一種通過電動執行器驅動蝶板旋轉來實現管道介質流量、壓力或溫度調節的自動化閥門。它結合了蝶閥的緊湊結構與電動執行器的精準控制能力，廣泛應用于工業自動化系統中，尤其適用于需要對流體進行連續調節或遠程控制的場合。

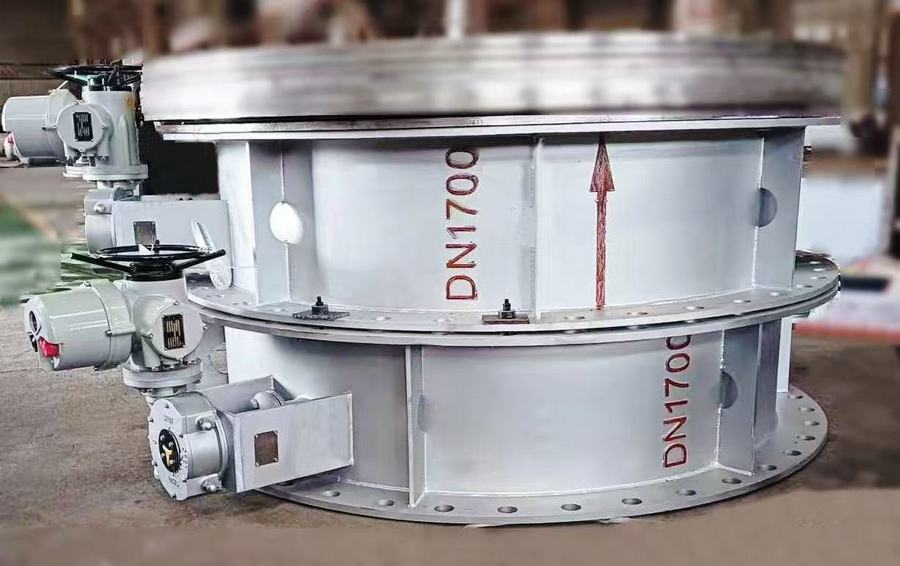

上圖為我揚州鑫科環保成套設備有限公司自主設計、制作、組裝的不銹鋼材質電動調節蝶閥，共計21個，配套使用于我公司制作的廢氣處理成套設備中。
       一、結構與組成
      1. 閥體：通常為短結構設計，材質可選鑄鐵、鑄鋼、不銹鋼等，適應不同介質需求；
      2. 蝶板（閥板）：圓形或橢圓形薄板，通過旋轉改變流道截面積，材質需耐腐蝕、耐磨損（如不銹鋼、襯氟）；
      3. 閥桿：連接蝶板與執行器的傳動軸，需具備高強度和抗扭性能；
      4. 電動執行器：核心驅動部件，接收控制信號（如4-20mA、0-10V或Modbus信號），驅動閥桿旋轉，調節蝶板開度；
      5. 密封結構：常用軟密封（橡膠、PTFE）或金屬硬密封，確保關閉時的嚴密性；
      6. 附屬配件：限位開關、手動操作機構、位置反饋器等，輔助控制與監測。

 二、工作原理
      電動執行器接收來自控制系統（如PLC、DCS）的調節信號，驅動閥桿帶動蝶板旋轉；
      開度調節：蝶板旋轉角度（通常0°~90°）決定流道通徑，通過線性或等百分比流量特性實現精準流量控制；
      反饋閉環：執行器內置位置傳感器，實時反饋蝶板開位，形成閉環控制，確保調節精度。

三、主要特點
      調節精準：支持連續開度調節，控制精度可達±1%；
      快速響應：電動執行器動作迅速，適用于動態調節場景；
      結構輕便：相比閘閥、截止閥，體積小、重量輕，安裝維護方便；
      低壓降損失：全開時流阻小，節能效果顯著；
      密封可靠：軟密封可達零泄漏，硬密封耐高溫高壓；
      自動化集成：支持遠程控制，與工業物聯網（IIoT）系統無縫對接。
      四、應用領域
      化工/石化：調節酸堿、氣體、油品等介質的流量與壓力；
      暖通空調（HVAC）：冷熱水循環系統的溫度與流量控制；
      水處理：泵站、給排水管網的流量調節與截?cái)啵?
      能源電力：蒸汽、冷卻水系統的過程控制；
      食品制藥：衛生級蝶閥用于無菌流體輸送。
      五、分類
      1. 按密封類型
      軟密封蝶閥：適用于常溫常壓、潔凈介質（如橡膠密封）；金屬硬密封蝶閥：耐高溫（≤600℃）、高壓（≤10MPa），用于苛刻工況。
      2. 按連接方式
      對夾式：緊湊型設計，節省空間。
      法蘭式：密封性強，便于拆卸維護。
      焊接式：高壓管道的永久性連接。
      3. 按控制模式
      開關型：僅全開/全關兩位控制；調節型：支持0-100%開度連續調節。
      六、選型要點
      介質特性：腐蝕性、溫度、粘度、顆粒物含量（如顆粒介質需選硬密封）。
      工況參數：壓力等級（PN10~PN64）、溫度范圍（-40℃~600℃）。
      控制需求：調節精度、信號類型（模擬量/數字通信）、是否需要防爆認證（Ex d/IIC T6）。
      執行器性能：扭矩匹配、電源電壓（AC220V/DC24V）、防護等級（IP67/IP68）。
      安裝環境：空間限制、戶外防雨或防爆要求。
       七、注意事項
       避免在高速湍流或氣蝕嚴重工況下長期使用，以防蝶板振動或密封損壞；定期檢查密封件老化情況，及時更換磨損部件；安裝時確保流體方向與閥體箭頭標識一致，防止反向受壓泄漏。
       電動調節蝶閥憑借其高效、靈活的控制能力，成為現代工業自動化系統中的關鍵組件，選型時需綜合工況條件與維護成本，以實現最優性價比。
